מתווה בסביבת רוויט – BIM


ידוע כי תוכנת רוויט מבית Autodesk העולמית פופולרית מאוד בקרב אדריכלים, והינה כלי יעיל ונוח לעבודה. רוויט מייעלת תהליכי עבודה ומקצרת את כל הפקת הפרוייקט ותכנונו, ואף מאפשרת תכנון ישיר בתלת מימד. זה נעשה באמצעות הדמיה תלת מימדית של השרטוטים ואפשרות ליצירת חתכים, רשימות ועוד. התוכנה כמובן נפוצה בעולם בעולם השרטוט ומסייעת לתכנון קונסטרוקטיבי.

בהקשר לכך, נציין כי במשפחות (FAMILIES) של רוויט לא קיימים פרמטרים בכל הקשור לנקודות הציון – קואורדינטות (X,Y,Z). חוסר זה יוצר קושי בחלק מהמשימות היומיומית בתהליך התכנון ,לדוגמא: יצירת תכנית מתווה, ציון קואורדינטות על הגליונות ועוד.

קיימות מספר דרכים להתגבר על המחסור, אם זה על ידי כתיבת קוד או סקריפט יעודי, או אם זה על ידי שימוש ביכולות של רוויט: פרמטרים, טבלאות – Dynamo ו-Specs.

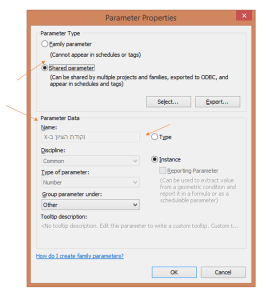

רוויט – יוצרים פרמטרים חדשים במשפחה

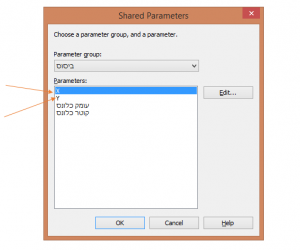

(Shared Parameter, Instance Parameter)

רוויט

רוויט

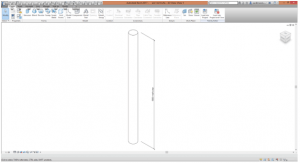

רוויט 3

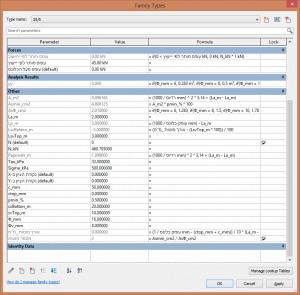

כאן אפשר לראות פרמטרים נוספים המאפשרים לבצע חישוב הערכה של תסבולת הכלונס

רוויט 4

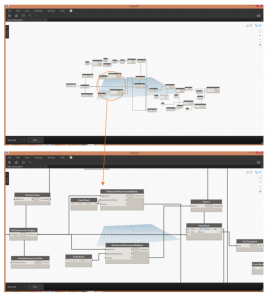

יוצרים קוד בלוק (Code block) ב-Dynamo אשר קורא את פרמטר “Location”‘ ורושם אותו בצורת קואורדינטות בפרמטרים שיצרנו קודם של המשפחה

רוויט 5

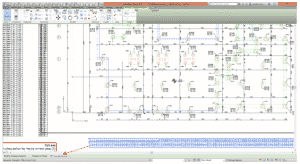

יוצרים טבלאות שבהן מכניסים את מספר האלמנט (עמוד, כלונס, ראש כלונס וכו’)

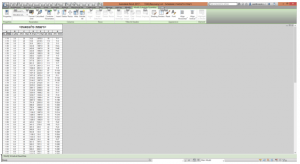

רוויט 6

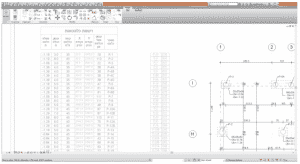

רוויט 7

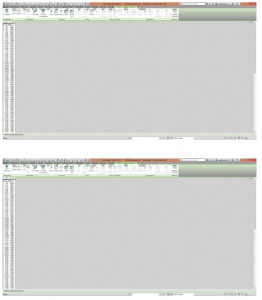

את אחת הטבלאות משאירים אנכית, את השניה הופכים לאופקית. אפשר להוסיף קואורדינטות לטבלת עמודים או יסודות

רוויט 8

רוויט 9



כתוצאה מכל מתקבל קובץ ה-PDF המצורף. המטרה של המוצג כאן אינה כדי לקבוע כי הפתרון המוצג כאן הוא הנכון והיעיל ביותר, אלא דווקא להדגים את השימוש בתכונות רוויט כגון: פרמטריזציה, שימוש בטבלאות וב-Dynamo. ניתן לקבל עוד מידע.
