פתחים ב-REVIT


עקב הבעיה הקיימת ברוויט להצגת נתוני OK (אובר קאנט) של הפתחים בקירות, המתכננים לרוב מכניסים קורות לקירות ע”מ להתמודד עם הבעיה.

פתחים ב-REVIT – להלן הצעתנו לפתרון אפשרי:

1. יוצרים משפחה (FAMILY) ע”ב מודל בסיסי של Generic Model Face Based. הפתרון מבוסס על רעיון של מבונדרב אולג (Bondarev Oleg).





הפתרון שהוצע על ידו שופר והורחב על ידנו, על ידי הכנסת פרמטרים נוספים: Ok;Uk;Okabs;Ukabs

להלן השלבים ליישום הפתרון:

1. פותחים את רוויט



2. Families – New



פתחים ב-revit



פתחים ב-revit

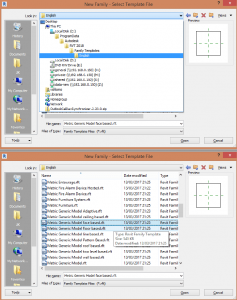

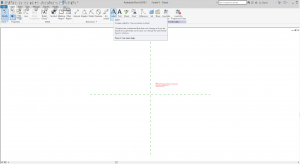

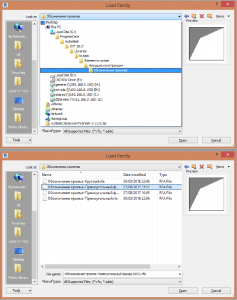

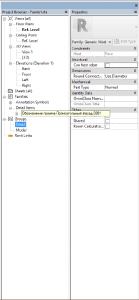

3. פותחים (TEMPLATE FILE: (Metric generic model face base



פתחים ב-revit



פתחים ב-revit

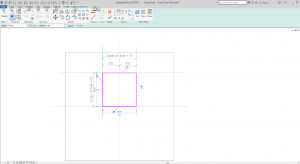

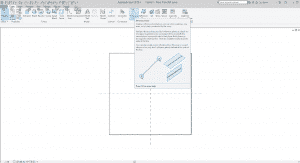

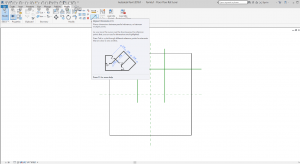

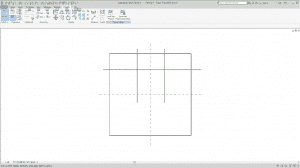

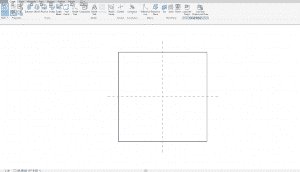

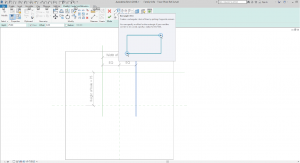

4. יוצרים שלושה מישורי ייחוס (REFERENCE LINE)



פתחים ב-revit

פתחים ב-revit

פתחים ב-revit



פתחים ב-revit

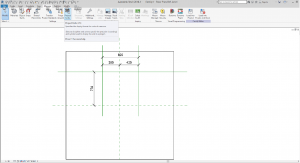

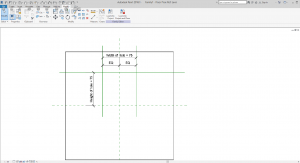

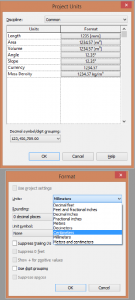

5. מייצרים מידות ובמידת הצורך משנים את היחידות (UNITS)



פתחים ב-revit

פתחים ב-revit

פתחים ב-revit

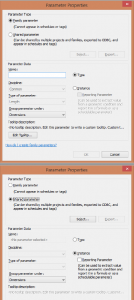

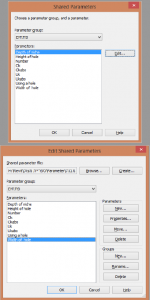

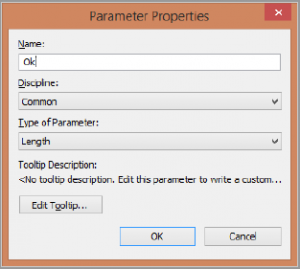

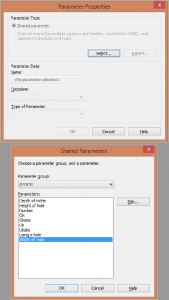

6. מגדירים את המאפיינים המשותפים (SHARED PARAMETERS)



פתחים ב-revit

פתחים ב-revit

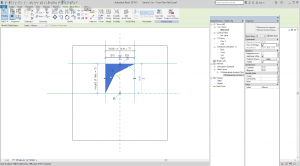

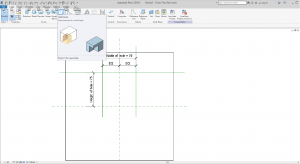

7. יוצרים יחסי גומלין בין חלק מהמאפיינים עם המידות, את השאר משאירים ל-TAGS



פתחים ב-revit

פתחים ב-revit

פתחים ב-revit

פתחים ב-revit

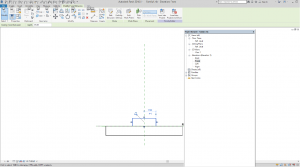

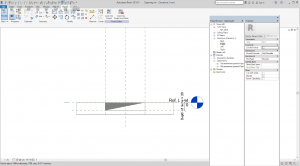

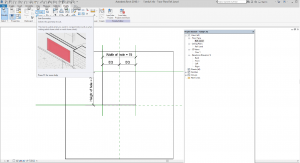

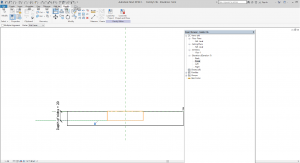

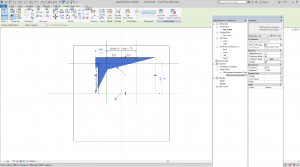

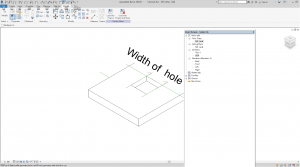

8. יוצרים “גוף דחיקה” (Void Firms), תוך כדי לא לשכוח “לנעול את המנעולים”. שימו לב לתמונה 24 – ישנה תוספת של מישור ייחוס נוסף ,לפי כך ניתן לקבל לא רק פתחים עוברים, אלא גם נישות בקירות וכ”ו



פתחים ב-revit

פתחים ב-revit

פתחים ב-revit

פתחים ב-revit

פתחים ב-revit

פתחים ב-revit

פתחים ב-revit

פתחים ב-revit

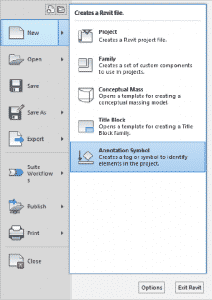

9. חותכים (CUT) את הפתח, מכניסים את סימון הפתח תוך שימוש בפתרונות מוכנים של רוויט, או יוצרים אחד חדש (לא להיבהל – העניין די פשוט)



פתחים ב- Revit

פתחים ב- Revit

פתיחה ב-revit

פתיחה ב-revit

פתיחה ב-revit

פתיחה ב-revit

פתיחה ב-revit

פתיחה ב-revit

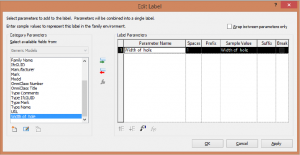

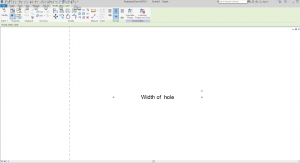

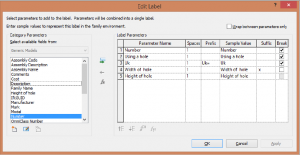

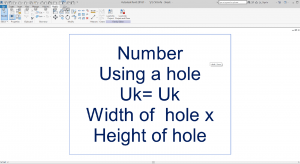

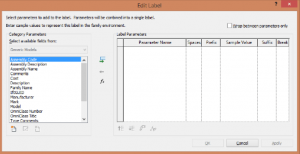

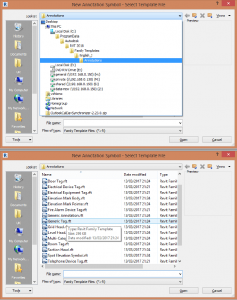

יצרים TAG על בסיס GENERIC TAG , מוסיפים את “תווית” (LABEL) , ומוספים לתוכה את הפרמטרים שיצרנו קודם.

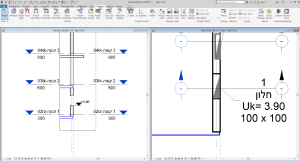

מכניסים את המשפחה שיצרנו ואת ה-TAG לתוך הפרוייקט. שימו לב: UK בתוך הTAG ובחתך אינם תואמים – זאת כיוון ש הפרמטר Uk אינו פרמטר מערכת, אלא נוצר על ידנו.



פתחים ב-revit

פתחים ב-revit

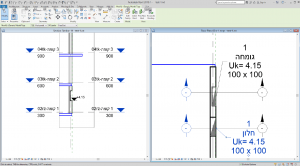

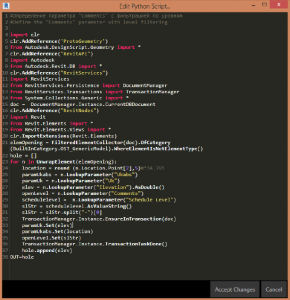

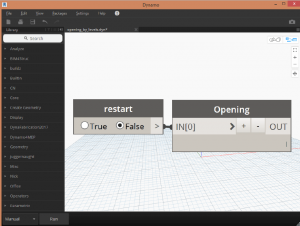

על מנת להתגבר על הבעיה הזו, נכתב סקריפט קצר ב-PYTHON ולאחר הרצתו, התוויות מתואמות.



פתיחה ב-revit

פתיחה ב-revit
